知识分享——电阻五大核心性能指标

一、体积

1、公制与英制

贴片电阻的封装尺寸有两种表示方法：英制代码（以英寸为单位）和英制代码（以毫米为单位）。我们通常说的封装型号如0603、0805指的是英制代码。

英制代码是一个4位数字，前两位表示长度（单位是0.01寸），后两位表示宽度（单位也是0.01英寸）。

国内通常使用英制表达方式。

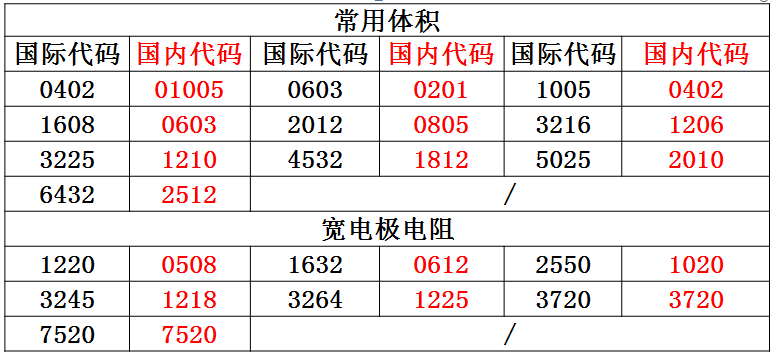

2、常用体积公英制代码

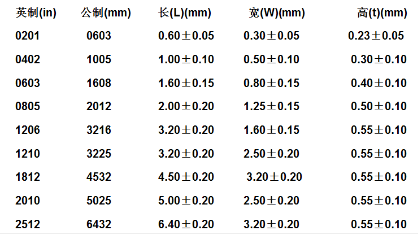

3、常用公英制代码对应长宽高参数

二、阻值与丝印

1、阻值

• 电阻的阻值是电阻的核心参数，阻值直接反映了导体对电流的阻碍能力。

• 单位：mΩ(毫欧)，Ω(欧姆)，KΩ(千欧)，MΩ(兆欧)，他们之间的倍率是1000倍。

2、丝印

    电阻的丝印标识是电子工程师必须掌握的核心知识，其规则根据封装尺寸、精度等级和阻值范围有所不同。

• 第一类：01005、0201、0402因本体太小故而没有在上面打上丝印。

• 第二类：0805体积以上（包括0805）常规阻值丝印±5%在物料上显示3位数，±1%在物料上显示4位数。

• 第三类：0603体积因本体太小，在物料上无论±1%还是±5%都是显示3位数。0603体积±5%按0805 ±5%的表示方法法解读。丝印带下划线的按0805 ±5%的表示法解读。丝印出现字母的按0603 ±1%丝印代码表解读。

• 第四类：0805体积以上（包含）超低阻、低阻的丝印都是4位数，并且以R开头，0603J低阻是3位数，以R开头，0603超低阻3位数，小数点后有两位以R开头，小数点后有三位以0开头。低阻与超低阻。

三、功率

1、功率

电阻功率指电流通过电阻时将电能转化为热能的速率，单位为瓦特（W）。

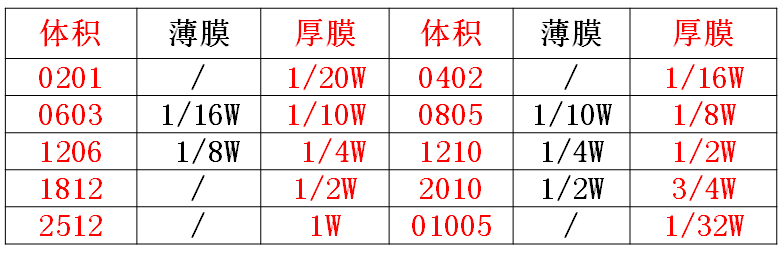

                                                                                                      ▲常见体积电阻功率表

2、最大工作电压

贴片电阻长时间能承受的电压，最大工作电压指的是该体积系列最大承受的长时间工作电压，但并非所有阻值都能达到规格书中最大工作电压。

例如：普通厚膜贴片电阻1206标示最大工作电压为200V，但并非所有1206阻值都达到200V。电阻的工作电压必须使用U=√（PR）来算：

（1）、如果算出工作电压大于规格书最大工作电压，则取规格书标示最大工作电压。例如：1206 5% 1MΩ 它的工作电压U=√（PR） =√（0.25*1000000）= 500V＞200V（规格书标示的最大工作电压），

取规格书标示的最大工作电压：1206 5% 1MΩ的最大工作电压为200V。

（2）、如果算出工作电压小于规格书最大工作电压，则取算出的工作电压值。例如：1206 5% 100R 它的工作电压U=√（PR） =√（0.25*100）= 5V＜200V（规格书标示的最大工作电压），

所以1206 5% 100R的最大工作电压为5V。

3、最大负载电压

• 贴片电阻瞬时5s能承受的电压。
